电磁阀与电动阀的原理及差异

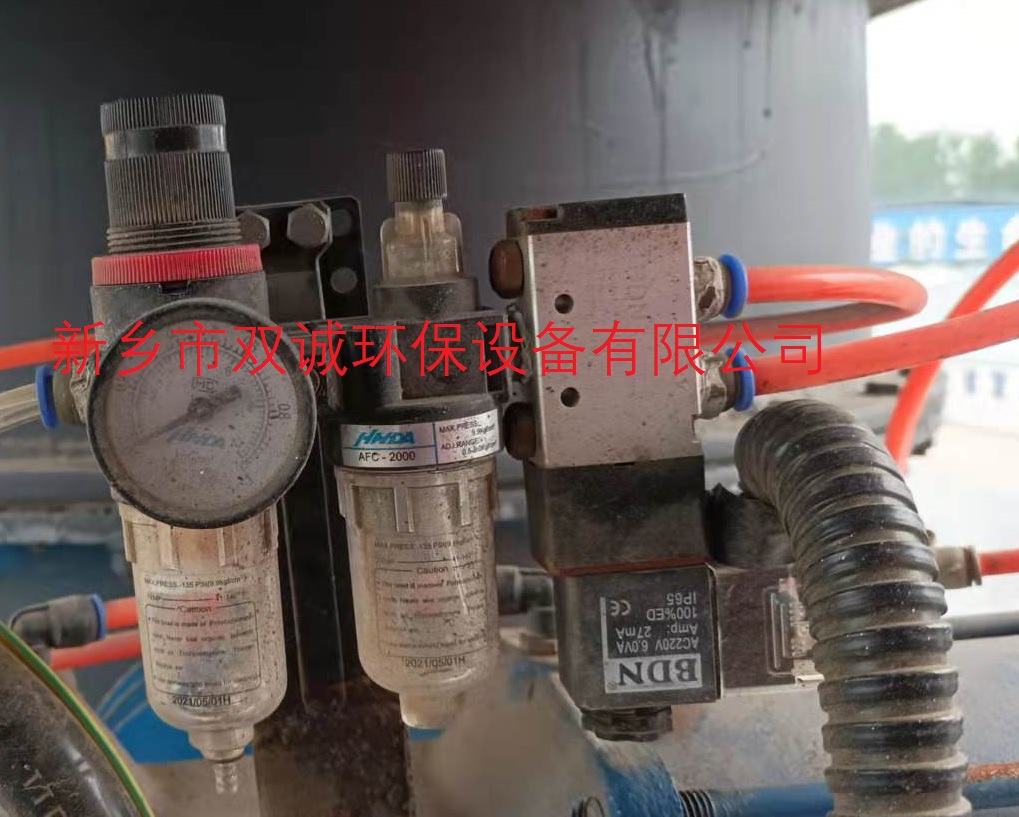

      一、电磁阀的介绍与原理

      1、电磁阀的组成

         电磁阀是制冷系统中控制制冷剂自动通、断的阀门。电磁阀可分为直接作用式和间接作用式两种，用于商业制冷设备中的电磁阀一般为直接作用式。

         电磁阀由阀体和电磁头两部分组成，一般都是直动式的，所谓的直接启闭式电磁阀，也就是利用电磁头中的衔铁直接控制阀孔的启闭，孔径一般在6-22mm之间。

         2、电磁阀的作用与工作原理

 制冷系统分高压和低压，液态和气态，为了防止压缩机停机后高压液态的制冷剂对压缩机形成冲击，故采用电磁阀来保护，当压缩机启动前系统压力处于平衡的状态所以不存在冲击，这时电磁阀供电打开压缩机启动，制冷剂循环制冷。

         当要停机时压缩机断电或停止后电磁阀快速断电截止，高压侧的制冷剂不会反方向回到压缩机，而是通过循环的方向通过压缩机，慢慢的整个制冷系统有与压缩机的停止压力慢慢的恢复平衡。

          工作原理：当制冷设备启动时，电磁线圈产生电磁力把阀门打开，电磁头中的线圈通电时，线圈与衔铁产生感应磁场，衔铁带动阀针上移，阀孔被打开，流体正常流动。当达到设定温度时，电磁头中线圈断电时，磁场消失，衔铁靠自雨和弹簧力下落，阀针将阀孔关闭，流体停止流动。

         电磁阀的选用一般应根据系统的流量选择合适接管口径的电磁阀，同时还要考虑其工作电压、适用的环境温度、工作压力等参数要求。在进行电磁阀安装时，电磁阀的阀体应与管道垂直，以保证电磁阀阀芯能轻松地上下运动。

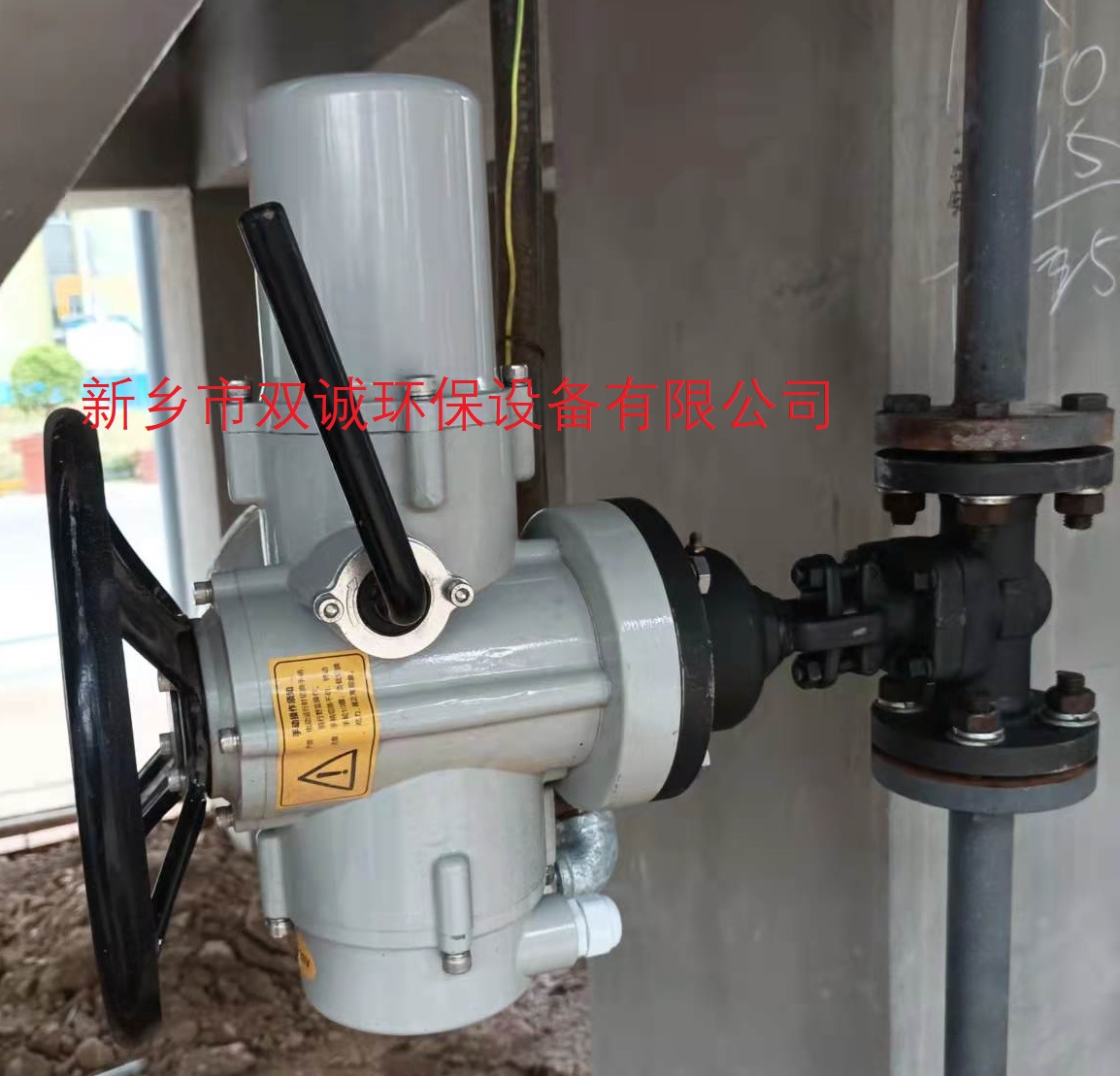

         二、电动阀的介绍与原理

        电动阀分两种，一种为角行程电动阀，由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断；另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用。

       电动阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。

        电动阀的驱动装置为可逆的电动马达，通过马达一定时间的转动来驱动阀芯控制阀门，采用DO或者AI模拟信号控制，可以对管道介质的流量进行调节，在特定的管道环境中也能改用数字信号控制。

        三、电动阀与电磁阀的差异

         1、电磁阀有优秀的防泄漏性能，启闭迅速，功率小，适合在一些腐蚀、毒性等化学物质管道中作为切断截止使用；电动阀多数用于管道流量的调节，正常安装在送风制冷管道的出气口处，还能用在液体管道中，在酒水饮料生产的罐装管道和污水处理管道等管路中应用很广。

          2、电磁阀用于液体和气体管路的开关控制，是DO控制。一般用于小型管道的控制。电动阀用于液体、气体和风系统管道介质流量的模拟量调节，是DO或AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。

         3、电磁阀只能用作开关量，是DO控制，只能用于小管道控制，常见于DN50及以下管道，往上就很少了；电动阀可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。

         4、电磁阀通过线圈驱动，只能开或关，开关时动作时间短；电动阀的驱动一般是用电机，开或关动作完成需要一定的时间，模拟量的可以做调节。

         5、电磁阀一般自身流通系数很小，而且工作压力差很小。比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多。但是可以控制气缸驱动大口径蝶阀等。电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。相当于开关的作用，就是开和关2个作用。

         6、电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方，电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

         7、电磁阀适合一特殊地工艺要求，比如泄漏、流体介质特殊等，价格较便宜；电动阀一般用于调节，也有开关量的，比如：风机盘管末端、蒸汽等管道开闭。
