液环真空泵站电控配置方案一

  新乡市双诚环保设备有限公司生产的液环真空泵站在食品机械，医药包装，灭菌设备，纺织印染塑料制品等行业应用广泛，受到广大新老客户好评。

  液环真空泵站在某些工况还可用于回收尾气中有机溶剂。

  目前在同样硬件配置（泵、换热器、缓存器）下，有两种电气控制方案。

  现就电气配置方案一做下简单介绍，此配置方案主要由“触摸屏+PLC+变频器”组成达到精准控制循环液温度和恒负压。

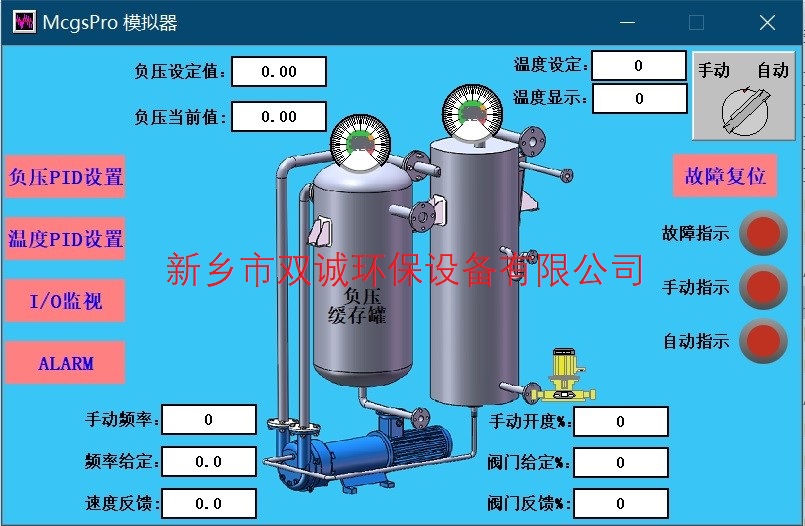

  主控画面如下图：

  电气系统：

  1、电源三相四线制AC380V；主流功率4KW、5.5K等可选。.

  2、模拟量信号：

  A、1路输入PT100热电阻，变送后用于测量温度后显示当前温度，经PID运算后4-20MA输出控制阀门开度来达到调节循环液体温度的目的；

  B、1路4-20MA模拟量输入测量阀门开度后显示阀门开度，阀门为电子阀门，1路4-20MA输出控制阀门开度，1路4-20MA反馈阀门当前开度；

  C、1路模拟量输入4-20MA测量负压力值并显示当前负压值，经PID运算后1路模拟量输出0-10V调节真空泵转速并显示当前给定频率，1路模拟量4-20MA反馈变频器转速并显示当前转速；

  共计4路AI模拟量输入、2路AO模拟量输出（均为4-20MA模拟量）。

  3、开关量信号：

  可接急停按钮开关信号一个DI, 故障复位信号1个DI,变频器故障信号一个DI，变频器运行指示灯一个DO，阀动作指示灯1DO,故障指示灯1DO,变频器复位1DO，变频器启动1DO，共计3个开关量DI输入、4个开关量DO输出。

  4、“触摸屏+PLC+变频器”版本功能如下：

  A、自动状态可设定需要负压值-1~0MPA,循环液温度设定0-100°C；

  B、手动状态可设定泵的变频器频率，可设定阀门开度0-100%；

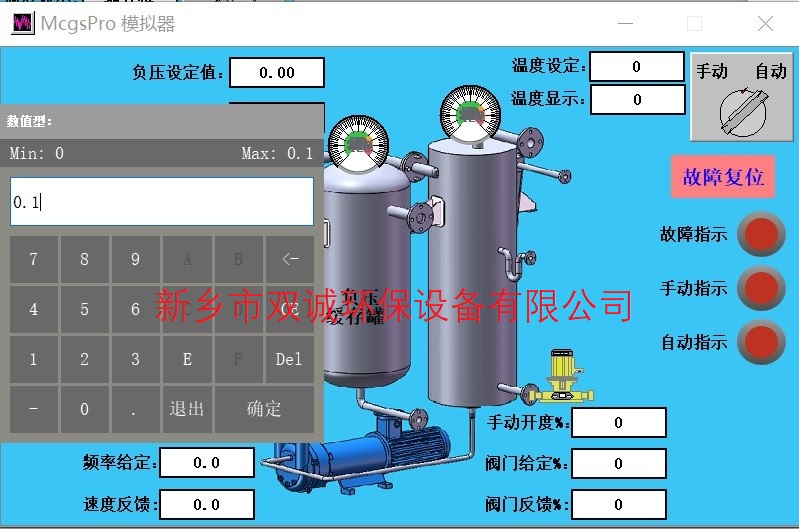

  C、负压和温度经PID分别控制真空泵和循环液温度调节阀，需要设置数值点击对应文本框即可，如下图：

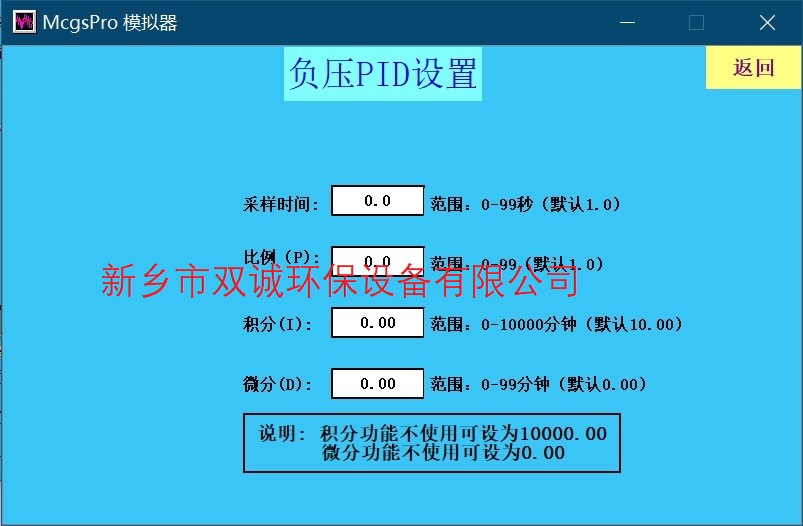

  E、PID设定功能参考如下图：

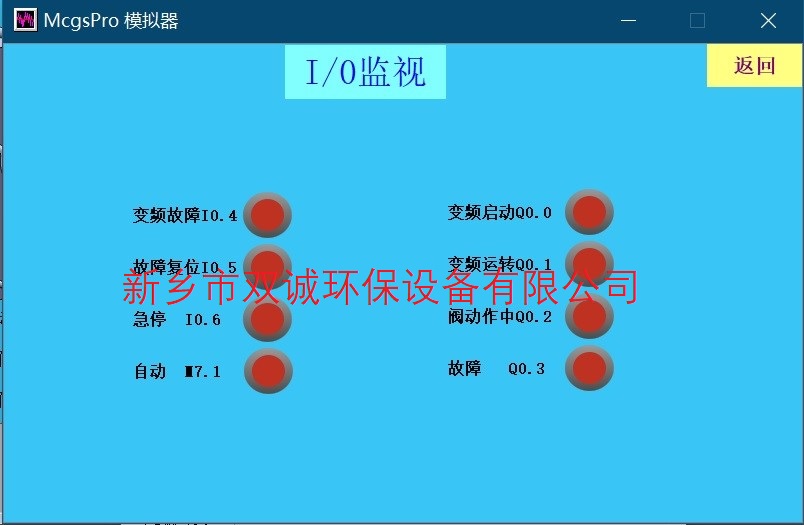

 F、I/O监视功能参考如下图：

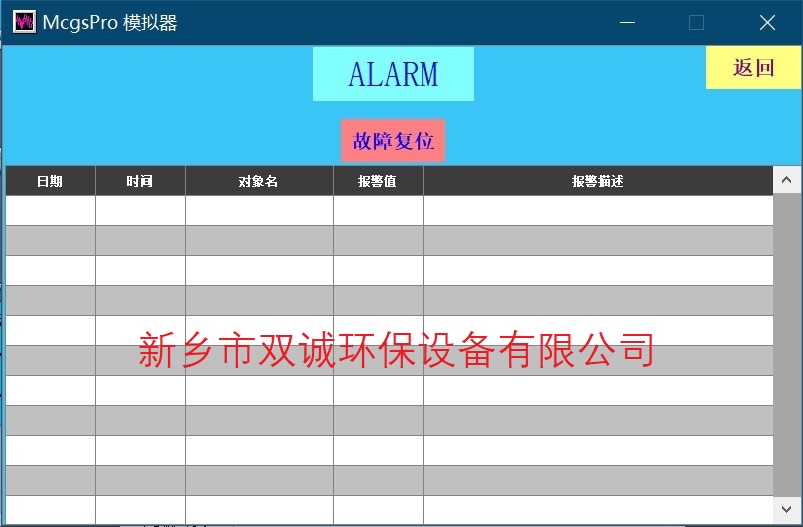

G、报警记录功能参考如下画面：

液环真空泵站方案一设备特点：

  1、方便设定负压大小、方便维修管理；

  2、恒负压控制精度高；

  3、安全性高、结构简单，体积小，抽速大，真空度高，耗能低。长时间停机不卡死等特点。

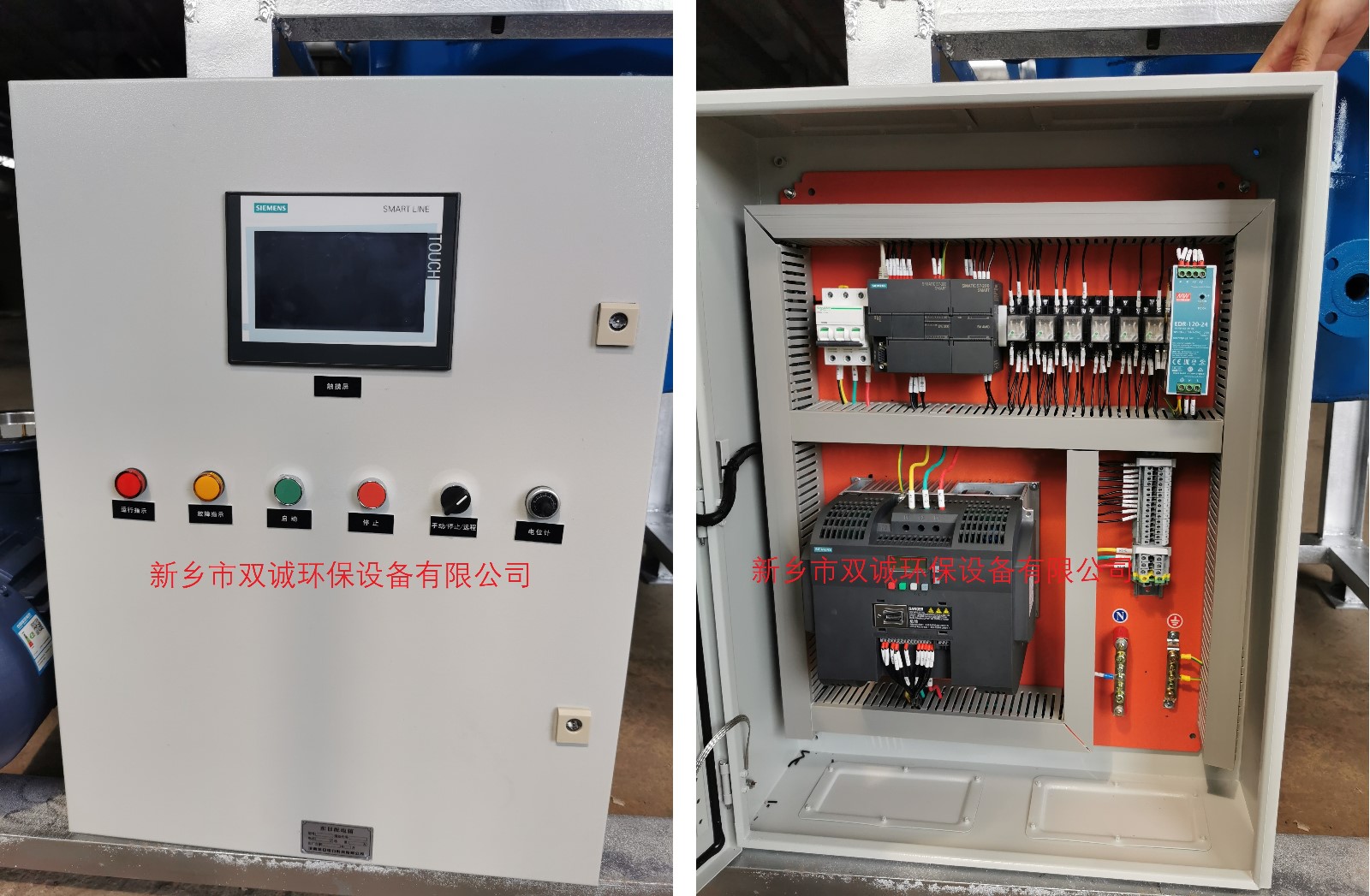

 液环真空泵站方案一设备控制柜外观：

  为某客户制作的设备控制柜照片如下，也可根据工况按照客户要求制作成防爆箱体。
