立式钢衬塑储罐外形结构

时间:2020-03-03 16:30 作者:www.sclccg.com 阅读:2804

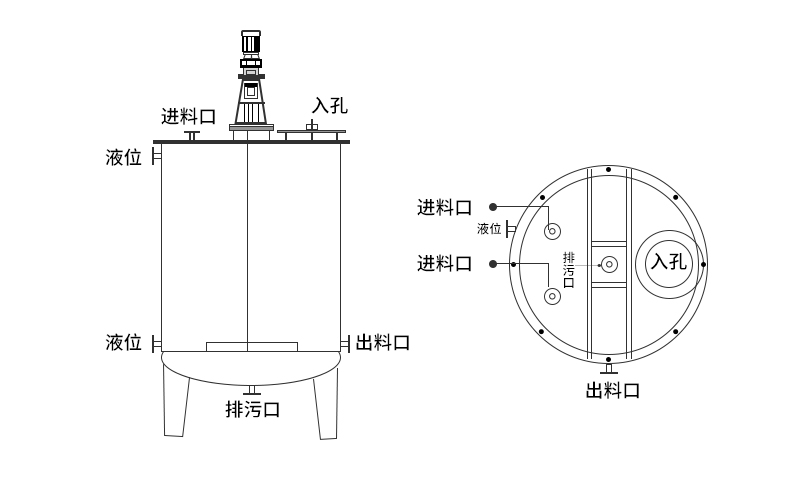

立式钢衬塑储罐外形结构

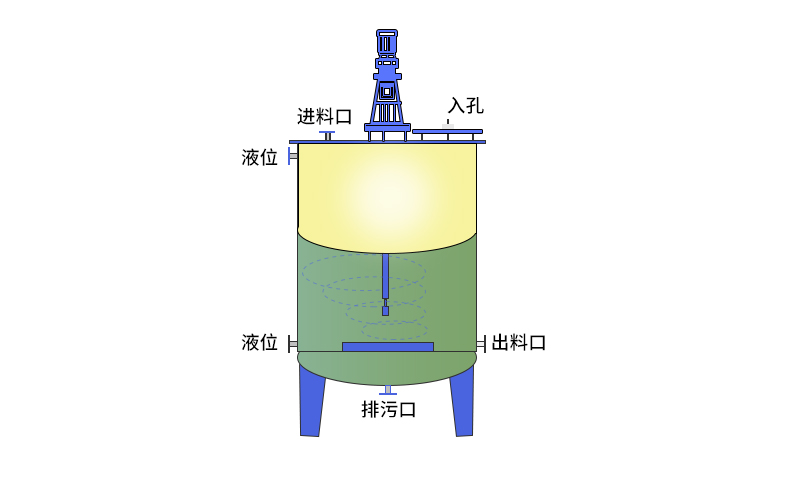

立式钢衬塑储罐外形结构


立式钢衬塑储罐特点

立式钢衬塑储罐采用PE专用料,采用特殊工艺加工,使PE与钢体紧密结合,从而使金属容器具有优异的耐腐蚀性能,耐正、负压,冷热交替变换,衬层不受影响,立式钢衬塑储罐是解决设备腐蚀较好的方法。


PE材料没毒没味,符合我国食品级卫生标准,钢体按《钢制常压容器》或《钢制压力容器》制造验收,立式钢衬塑储罐内衬PO、PE防腐层,耐各种酸碱,使用寿命长,造价低;立式钢衬塑储罐可广泛代替不锈钢、玻璃钢和钛合金容器。



立式钢衬塑储罐特点



立式钢衬塑储罐细节结构

立式钢衬塑储罐产品一般由钢罐体、人孔、进料接口法兰、出料接口法兰、测温接口法兰,智能仪器接口法兰和液位接口法兰等组成,卧式钢衬塑贮罐通常还有钢质支座。

碳钢钢衬塑储罐产品其随意性较大,一般根据客户要求设计制造;立式钢衬塑储罐产品耐高温达90度,内衬聚乙烯整体成型,无焊缝,正常环境使用寿命可达将近10年左右。


立式钢衬塑储罐细节结构


立式钢衬塑储罐基本结构

立式钢衬塑储罐外形结构有以下3点组成:

1、罐底:由多块薄钢板拼装而成,其排列方式一般由设计给定;罐底中部钢板称为中幅板,车载防腐储罐采用搭接焊缝形式。

周边的钢板称为边缘板(边板),要采用对接焊缝形式,边缘板可采用条形板,立式钢衬塑储罐也可采用弓形板,依储罐的直径、容量及与底板相焊接的第一节壁板的材质而定。

立式钢衬塑储罐基本结构

2、罐壁:由多圈钢板组对焊接而成,钢板厚度沿罐壁的高度自下而上逐渐减少,最小厚度为4~6mm。

目前,由于安装工艺的进步,罐壁板主要采用对接焊缝形式,已很少采用搭接。罐壁板底部与罐底板采用角接焊缝形式,双面连续焊接。

3、罐顶:由多块厚度为4~6mm的压制薄钢板和加强筋(通常用角钢或扁钢)组成的扇形罐顶板构成,或由构架和薄钢板构成,各扇形罐顶板之间采用搭接焊缝。
