称重传感器是什么

   重量是生活中一个重要的单位，那么在工业上它更是非常重要。生产环节中加了多少公斤的原料？产生了多少公斤的废品等等等等......这些数据都是支撑着整个工厂良好运行的必要元素。

        那么在工业上如何计算重量呢？我们需要使用称重传感器！

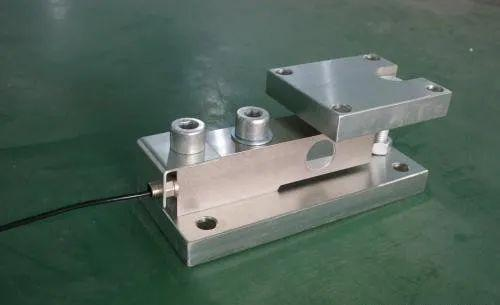

         称重传感器的原理是在被测物体上的重力按一定比例转换成可计量的输出信号。

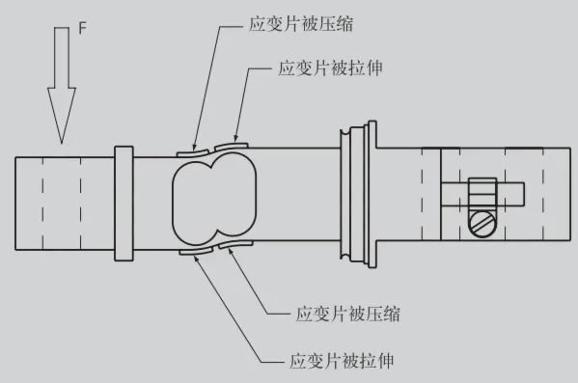

   西门子称重传感器的测量采用应变式原理，应变片被固定在弹性体上。外力的作用导致弹性体产生形变，在弹性体上的应变片随之产生形变。由于应变片外部形状的变化，其电阻值也会相应发生变化。左上角和右下角应变片被压缩，电阻薄膜变短，阻值变小。右上角和左下角应变片被拉伸，电阻薄膜变长，阻值变大。对于每只称重传感器，至少4个应变片被连接在一起组成一个惠斯通电桥。当传感器受力导致应变片电阻发生变化时，电桥不平衡。 在激励电压不变的情况下，输出信号的大小与传感器受力成正比。

   称重传感器一般可以连接PLC或者二次表进行示数。

   常见的工业传感器分为四线制和六线制；

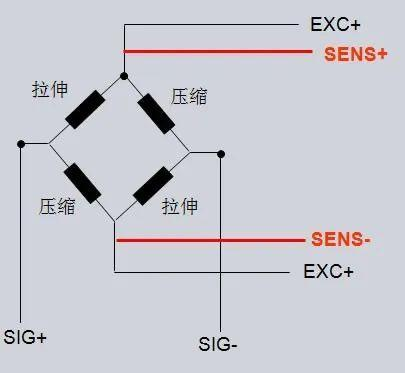

   对于四线制传感器，只有下图黑色所示的四个电缆，其中EXC+和EXC-是称重模块给传感器的激励，SIG+和SIG-为称重传感器的输出；对于六线制传感器，会多出两根红色的线，SENSE+和SENSE-它们的作用是什么呢？这两根线是做补偿用的，当传感器和称重模块的距离较远时，这两根线会进行补偿，进而使得测量结果更精确一些。

   在实际现场的使用中，因为工况比较复杂，使得称重传感器和称重模块之间的距离较远，称重模块给传感器的供电电压假设为6V，那么由于线路的损耗，该激励信号到达称重传感器时小于6V，在同样受力情况下，传感器的输出信号与供电电压成正比，所以称重模块通过一个高阻抗回路将传感器侧实际的供电电压反馈给称重模块，称重模块通过内部的比较器对输出的供电电压进行调节。 称重模块可以连接四线制和六线制传感器都可以。 如果连接四线制传感器，需要在接线盒或者称重模块侧将SENSE+与EXC+短接，SENSE-与EXC-短接。
