滚塑成型聚乙烯(PE)储罐（二）

1　技术要求

1.1　储罐结构

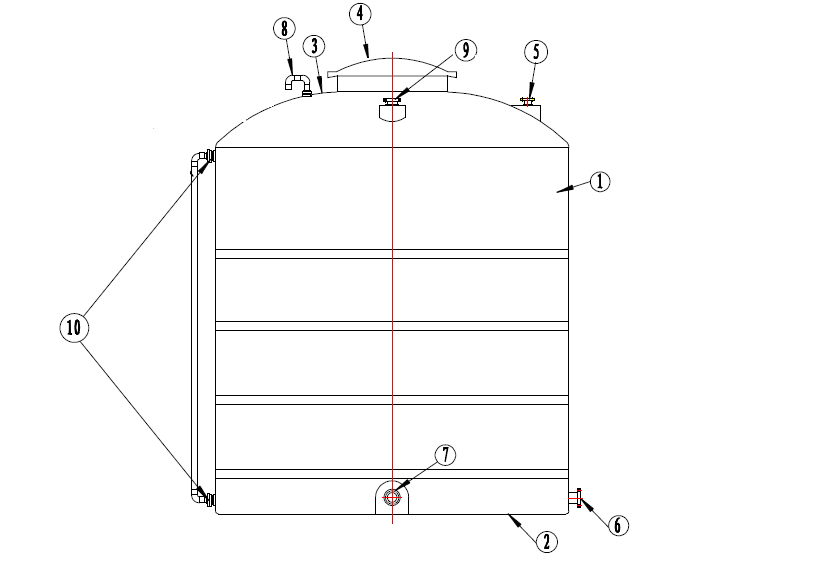

储罐应至少包括罐体、注液口、通气口、出液口、人孔或检查孔。溢流口、排污口、液位显示装置和加强体应视具体情况添加和配置（示意图1）。

图1　

①罐体 ②储罐底部 ③储罐顶部 ④人孔或检查孔 ⑤注液口 ⑥出液口 ⑦排污口 ⑧通气口

⑨溢流口 ⑩液位显示装置

1.1.1　注液口

储罐应有注液口。

1.1.2　通气口

    储罐应有通气口，通气口的直径应不小于注液口直径，在通气口截面不能设计额外的压力。

1.1.3　溢流口

    如储罐有溢流口，溢流口位置不应高于注液口位置，溢流口直径应不小于注液口直径。

1.1.4　出液口和排污口

    储罐应至少有一个开口与排出系统连接，出液口直径应不小于注液口直径，所有接头的防腐性能均应能满足储罐预盛装液体的防腐要求。

    排污口高度应低于出液口高度。

1.1.5　人孔或检查口

    容积≥1m³的储罐应在储罐顶部有一个人孔或检查孔，容积＜5m³的聚乙烯储罐，人孔的内直径应不小于400mm, 容积≥5m³的聚乙烯储罐，人孔的内直径应不小于450mm。

1.1.6　液位显示装置

    如果观察者可以直接观察到储罐中液体的位置，则不需要安装液位显示装置，否则应安装液位显示装置。

1.1.7　加强件及配件

    储罐的加强件和配件，如和预盛装液体直接接触的，其防腐性能均应能满足储罐预盛装液体的防腐要求。不直接接触的的加强件和配件，其外表面应采用防腐处理。

1.2　材料要求

1.2.1　材料的基本要求

    储罐罐体所用材料应满足表1要求。其中耐候性能仅对户外使用储罐适用。

表1　储罐罐体使用的材料要求

1.2.2　材料的添加剂

    在聚乙烯罐体材料中通过干混添加稳定剂、色粉、脱模剂等添加剂，必须和聚乙烯兼容，总添加比例不得超过2%。应确保添加添加剂后的材料性能仍然符合本标准的所有要求。

1.2.3　回收材料

    聚乙烯储罐应使用100%的全新滚塑级聚乙烯材料进行加工，不得使用任何再生料和回收材料。

1.3　有效容积

    聚乙烯储罐的有效容积应予以说明，实际有效容积和有效容积之间差距不得超过0.5%。

1.4　外观

    聚乙烯储罐内外壁应光滑、平整，无锋棱、无毛刺，并符合表2的要求。

表2　聚乙烯储罐外观要求

1.5　尺寸和公差

1.5.1　壁厚

1.5.1.1　侧壁厚度

    聚乙烯储罐的侧壁厚度应根据附录A的方式进行校核并确定。

1.5.1.2　底部厚度

    聚乙烯储罐底部，沿中心位置面积不超过整个底部面积65%的区域内，厚度≥3.5mm，其余部分应逐步增厚到和储罐底部位置的侧壁壁厚相同的厚度。

1.5.1.3　顶部厚度

    聚乙烯储罐容积≥3m³时，顶部厚度应≥4.5mm，并应设计成抗变形能力的形状和结构。

1.5.2　外形公差

    聚乙烯储罐的直径和高度的公差为±3%。

1.5.3　壁厚公差

    聚乙烯储罐侧壁、底部和顶部的厚度公差应为设计厚度的-10%，+30%。罐体厚度低于设计厚度的区域不能超过总表面积的10%，且每个低于设计厚度的区域面积不得大于0.09m²。

1.6　耐压性能

    聚乙烯储罐应能满足2倍最大静水压力测试不产生破裂或泄露现象。

1.7　密封性

    聚乙烯储罐应在密封性测试后不产生泄露现象。
